近期，泰鉑科技攜手上海某知名半導體公司針對全球頂級服務商，完成了一次面向高密度算力設備的液冷改造實踐——成功實現了原有風冷機房向液冷架構的平滑升級，并順利適配其高功率設備運行需求。

這不僅是一次普通的技術改造，更是一次典型的：

我們?cè)趯?shí)際項目中發現：

• 風冷極限 ≈ 10kW/機柜

• 高密度設備 50kW+

• 能耗高、PUE難優化

• 局部熱點嚴重，穩定性風險增加

不改液冷，高性能設備根本跑不起來

典型場景：如何適配 高功率設備？

以某半導體客戶項目為例，我們完成了一次典型“風改液”升級。

項目特點

• 原有機房：傳統風冷架構

• 新增設備：

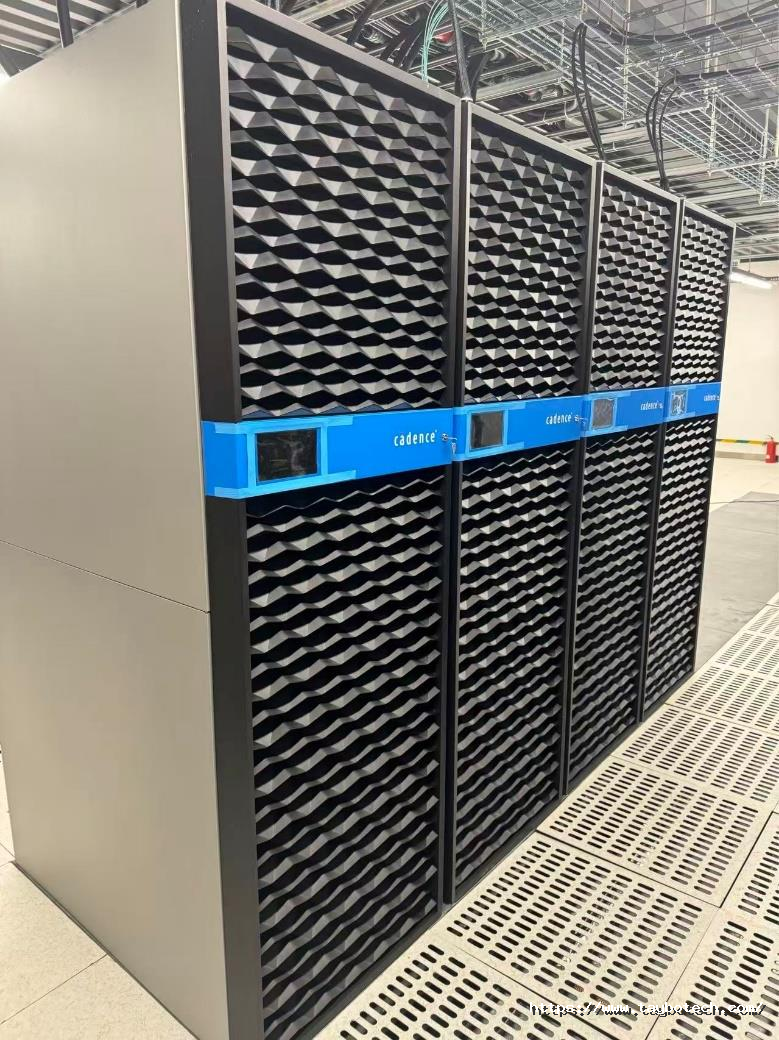

• Z3（液冷高密設備）

• X3（高功率風冷設備）

改造目標：

 不推倒重建，實現平滑升級

風冷系統：最大化利舊

• 保留原冷通道

• 新增 EC變風量地板風機 ×4

• 單臺風量：3000 m3/h

• 單臺散熱能力：12kW

適配 X3 等風冷設備

液冷系統：為 Z3 定制

Z3 的核心問題是：

單柜散熱需求高達 42.3kW+

我們采用：

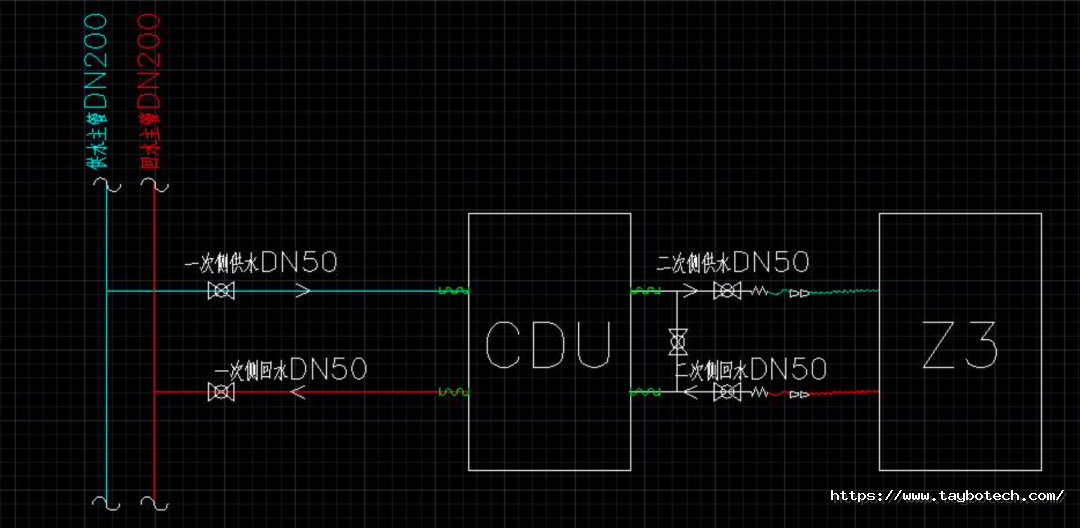

CDU（冷卻分配單元）+ 冷凍水系統

• 供水溫度：22℃

• 回水溫度：29℃

• 流量：45–54 LPM

• CDU功率：1.1kW

實現液冷+風冷協同散熱

混合散熱策略

Z3 并不是“全液冷”，而是：

• 風冷承擔部分熱負荷

• 液冷承擔核心熱負荷

優勢：

• 降低改造成本

• 提升系統冗余

• 更易落地

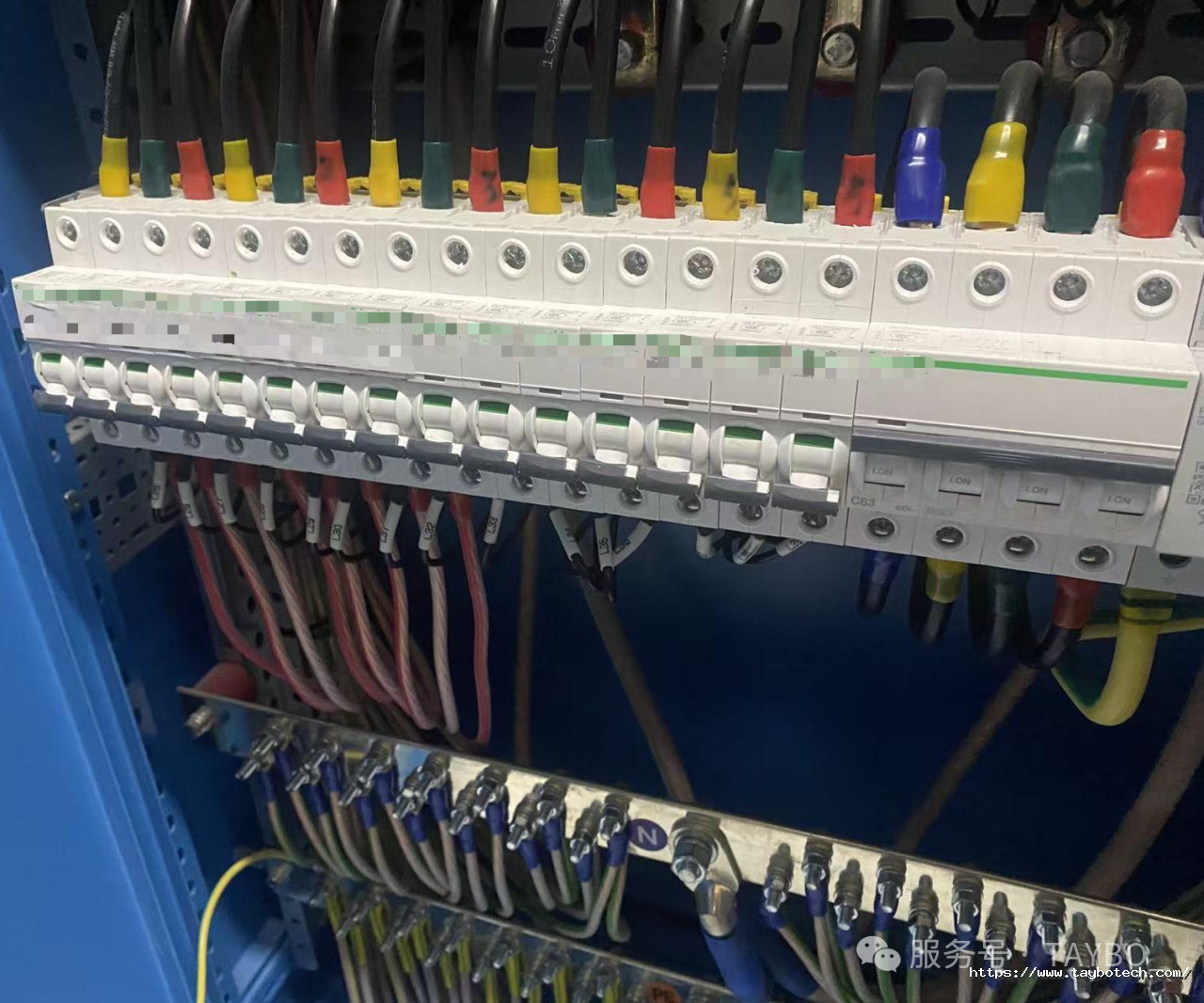

高功率供電設計

• Z3：50.1kW

• X3：37kW

• 總功率：87.1kW

• 列頭柜擴容

• 新增多路電纜（Z3×4，X3×3）

我們重點做了三層保障：

• 集水盤設計

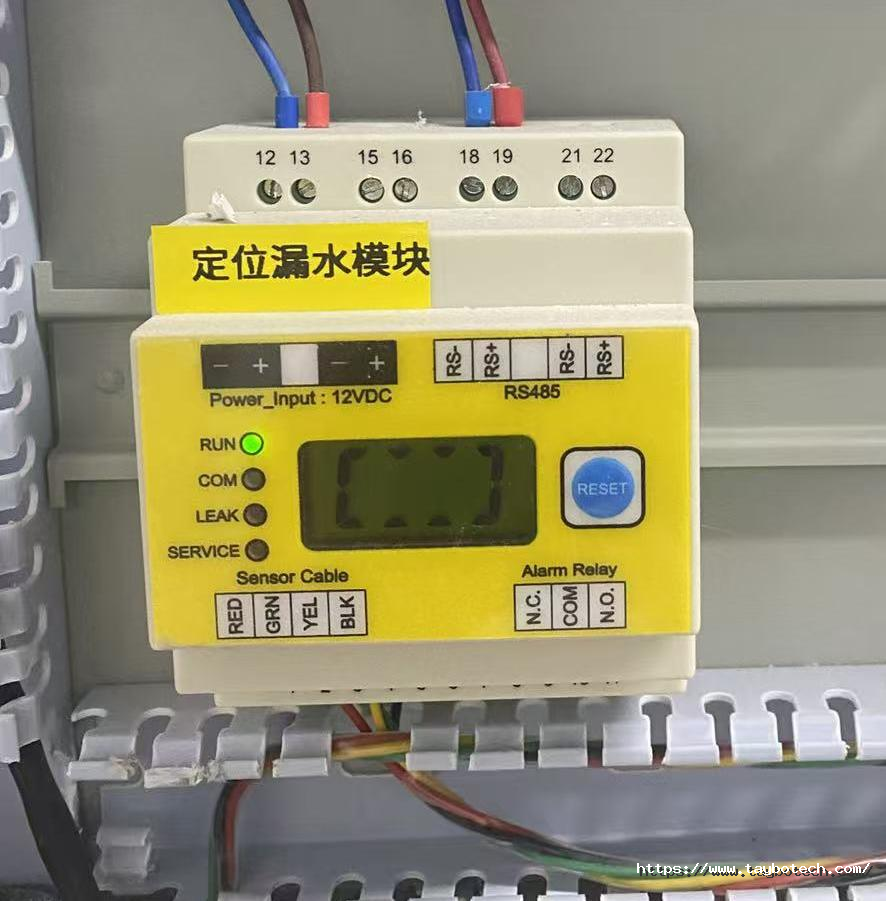

• 漏液檢測繩

• 接入動環監控系統

實現：可監測、可預警、可控制

我們解決的，不只是一個項目

這個案例的意義在于：

• 老機房

三者之間的“兼容難題”被徹底解決

我們不僅做“液冷”，而是提供
